异质结电池GW级生产装备

异质结电池GW级生产装备

  • 自行设计、拥有自主知识产权的高端太阳电池生产设备

    自主开发

    自行设计、拥有自主知识产权的高端太阳电池生产设备

  • 产品的平均效率已超过25%,并且仍具有很大的提升空间

    高转换效率

    产品的平均效率已超过25%,并且仍具有很大的提升空间

  • 持续发展到26%效率、30+%效率的通用平台

    通用平台

    持续发展到26%效率、30+%效率的通用平台

  • 可快速输出标准化的产线规划、整线设备及产线集成

    整线装备输出

    可快速输出标准化的产线规划、整线设备及产线集成

异质结电池GW级生产设备

  • 公司拥有自主知识产权的PECVD、PVD等核心生产设备技术,主要设备PECVD、PVD、印刷机等兼容166mm、18xmm、210mm尺寸硅片,适应未来行业的发展要求

  • 公司的异质结电池产线经历了100MW级别量产、500MW级别量产的验证及升级后,符合GW级扩张的大产能设计要求

  • 公司已推出单线1000MW产能异质结电池量产线

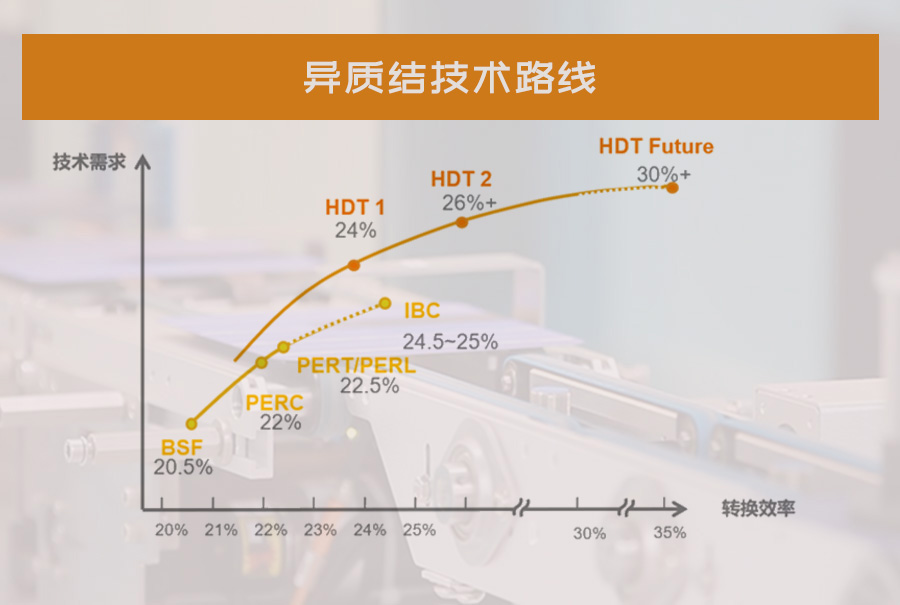

  • 公司GW级异质结产线是异质结技术持续发展到26%效率、30+%效率的通用平台


多主栅-银印刷异质结技术的时机

  • MBB技术带来的耗银下降(<150mg/pcs)

  • 大产能的PECVD、PVD成熟应用

  • 电池生产成本大幅度下降,具有竞争力

  • 终端电力客户认可,度电成本最优

  • 制程简单,产线简洁,自动化程度高

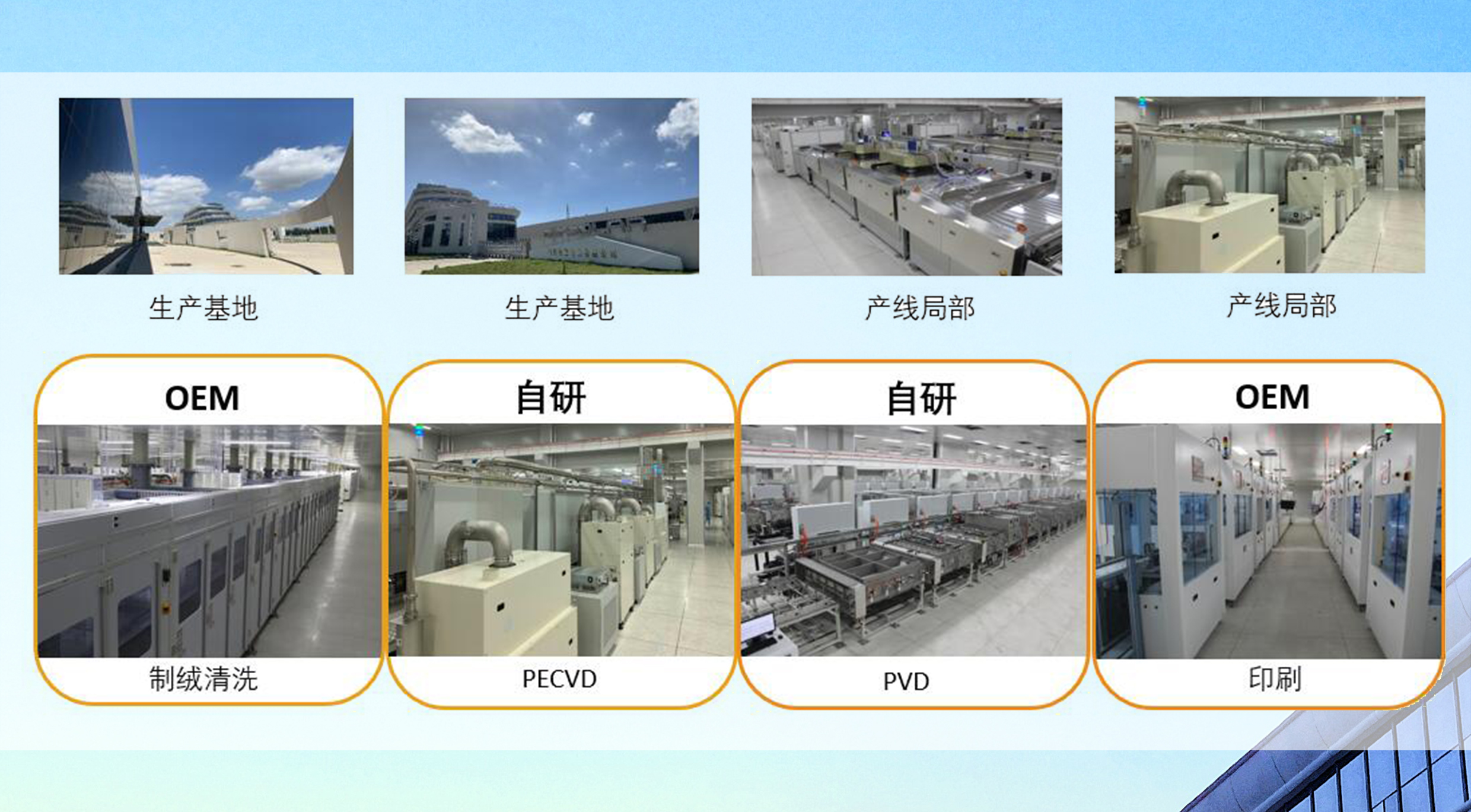

异质结电池量产示范线

  • 整线连续生产,验证设备可靠性,总结经验不断优化

  • 承担新技术导入产业化生产任务,如多晶异质结

  • 提效降本,验证各种新工艺、新材料,培养国内供应链

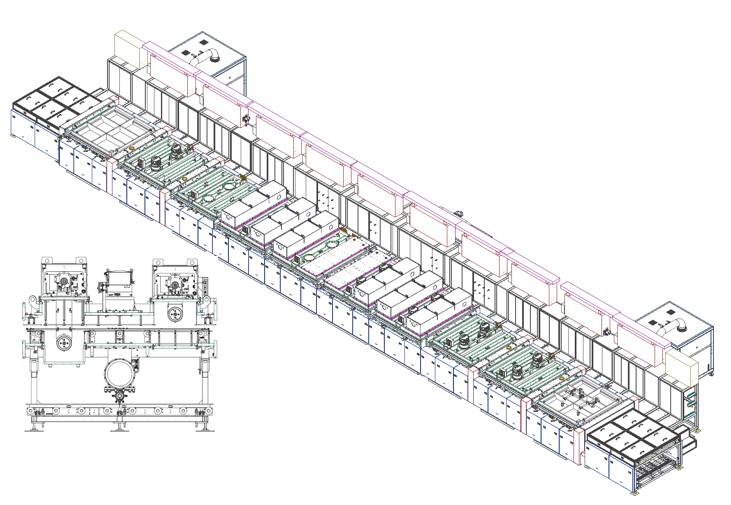

PECVD系统——大腔室 大产能

PECVD系统——大腔室 大产能

  • 专为太阳能应用设计的模块化in-line系统

  • 具有自主知识产权的13×13载板尺寸和系统设计

  • 设备采用大腔室设计,获得极高的单腔室有效镀膜面积,更容易实现大产能

  • 扩展性好,可兼容166mm、18xmm、210mm等尺寸硅片

  • 各功能模块间高效的硅片全自动上下料

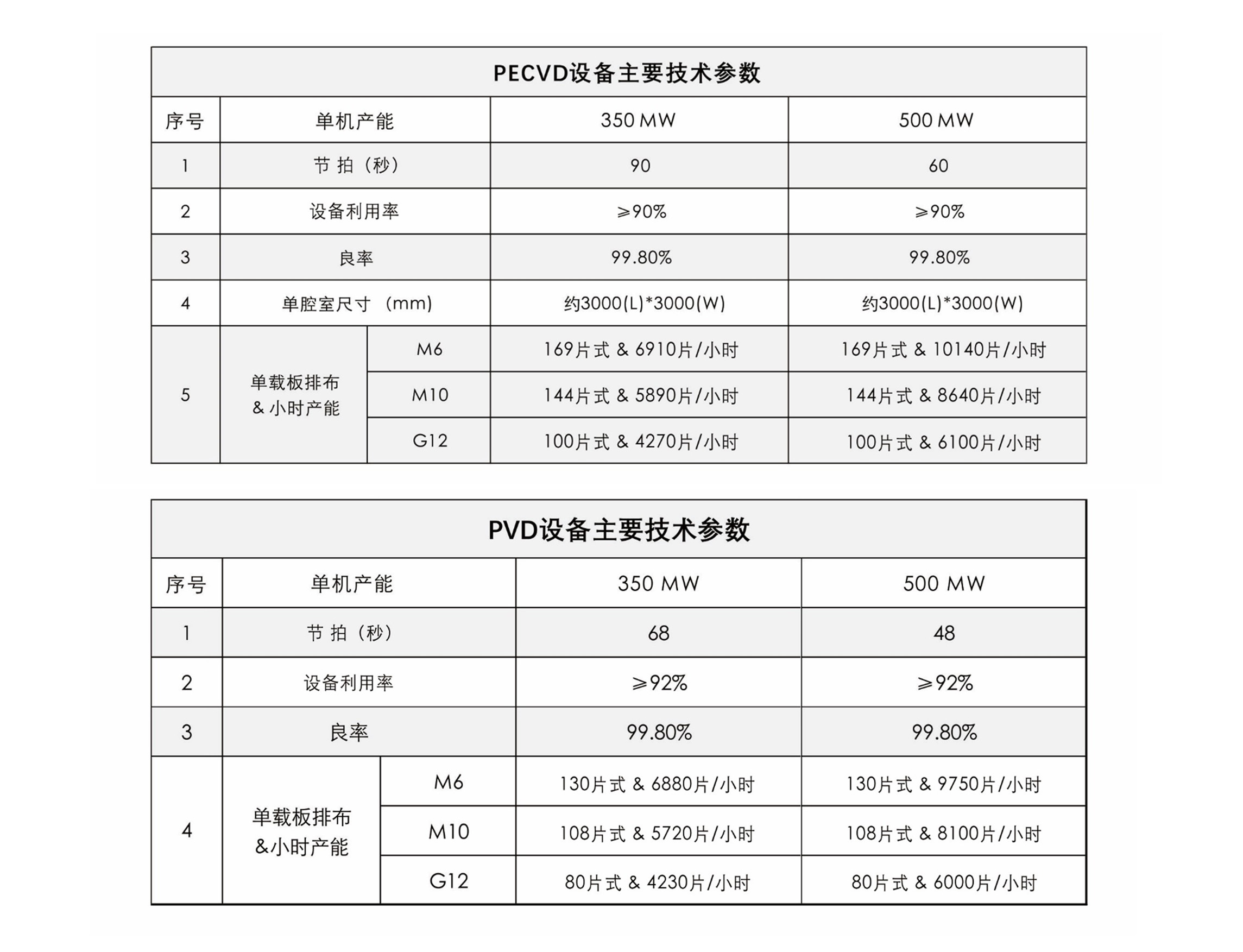

  • 产能方案组合灵活,单机设备可选方案多, 有350MW、500MW、800MW、1GW等多种方案可选

  • 设备成熟稳定,故障率低,设备利用率高


PVD系统——智能化 低成本

PVD系统——智能化 低成本

  • 上下电极在同一系统中同时沉积

  • 双旋转靶设计,靶材利用率超过80%

  • 易于保养

  • 硅片全自动上下料

  • 扩展性好,可兼容166mm、18xmm、210mm等尺寸硅片

  • 设备成熟稳定,故障率低;设备利用率高


I-IN-P的镀膜设计

I-IN-P的镀膜设计

  • 模块化设计,连续在线镀膜 ,连续化生产,便于智能制造升级

  • I+IN+P构造,各段设备载板独立使用,不会交叉污染,工艺稳定性高

  • 各腔室之间设有阀门隔离,气体耗用低,且不会串扰,工艺灵活性高

  • 产线短、简洁,且可实现大产能


微晶掺杂层工艺

微晶掺杂层工艺

  • 微晶掺杂层的异质结电池的转换效率比非晶掺杂层电池的高出0.9%

  • 公司制备高效微晶HJT电池采用了13.56MHz射频(RF)等离子体辉光放电技术,沉积膜均匀性更好、精度更高

  • 量产双面微晶电池平均效率最高达到25.3%

  • 公司微晶异质结电池组件的全面积转换效率达到了23.81%,处于行业前列


大产能标杆——单线1000MW产能异质结电池产线

大产能标杆——单线1000MW产能异质结电池产线

  • 采用金石能源7代技术,其中核心的PECVD设备在日本精密制造

  • 解决了当前市面上诸多异质结产线方案存在的“为了达成产能而腔室过多、设备Uptime难以保证”的问题

  • 以210mm半片产线为例,小时产能可达23859片

  • 设备采用了13.56MHz射频(RF)等离子体辉光放电技术,更适合微晶电池量产


高性价比350MW和500MW整线装备

高性价比350MW和500MW整线装备

350MW和500MW的整线装备采用大产能设计,具备优异的扩展性,可用于单晶异质结生产,也适用低成本的单铸异质结电池量产,且整线装备未来可进行技术升级,用于二代异质结量产,为异质结电池GW级产业化提供了适用于多代异质结电池的通用技术装备平台。

异质结生产装备整线输出方案

异质结生产装备整线输出方案

  • 具有稳定、成熟的GW级异质结产线量产经验

  • 整体化解决方案坚持从客户的需求出发,提供最适合客户需求的设备或整线

  • 具备快捷交付能力,可快速输出标准化的产线规划、整线设备及产线集成

  • 技术人员储备充足,能有力保障客户快速安装、调试、量产
